咨询热线:0763-5385555一、产品概述:

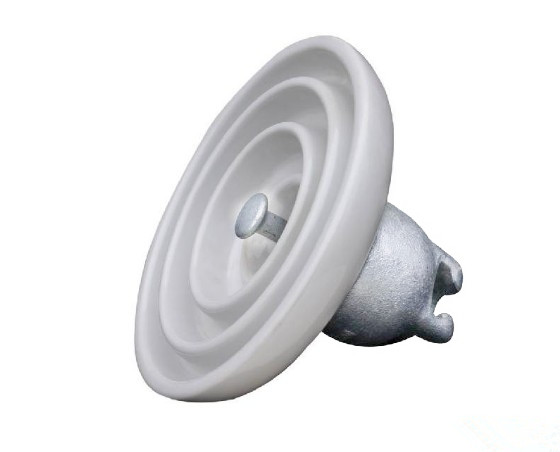

高压线路盘形悬式瓷绝缘子(普通型)供高压架空输配电线路中的绝缘和固定导线用,一般组装成绝缘子串用于不同电压等级的线路上。
普通型绝缘子适用于一般地区,如适当增加绝缘子片数亦可提高污闪性能。
悬式瓷绝缘子由瓷件、铁帽和钢脚用不低于525号硅酸盐水泥、石英砂胶合剂胶装而成。铁帽及钢脚与胶合剂接触表面薄涂一层缓冲层,钢脚顶部有弹性衬垫。瓷件表面一般绘白釉、棕釉,根据需要也可绘其它釉。铁帽、钢脚表面全部热度锌。球型连接的推拉式弹性锁紧销有W型和R型两种型式,均用锡青铜、黄铜、奥氏体不锈钢制成,弹性及防腐性好,拆装方便。槽型连接
的圆柱形和驼背形开口销,前者表面热度锌,后者用黄铜制造。上述弹性锁紧销,圆柱销等零件均与产品成套供应。
绝缘子按连接方式分球型和槽型两种。
同一强度等级的普通型和耐污型绝缘子,采用相同的球窝连接尺寸,可保证互换。
二、主要技术参数表:

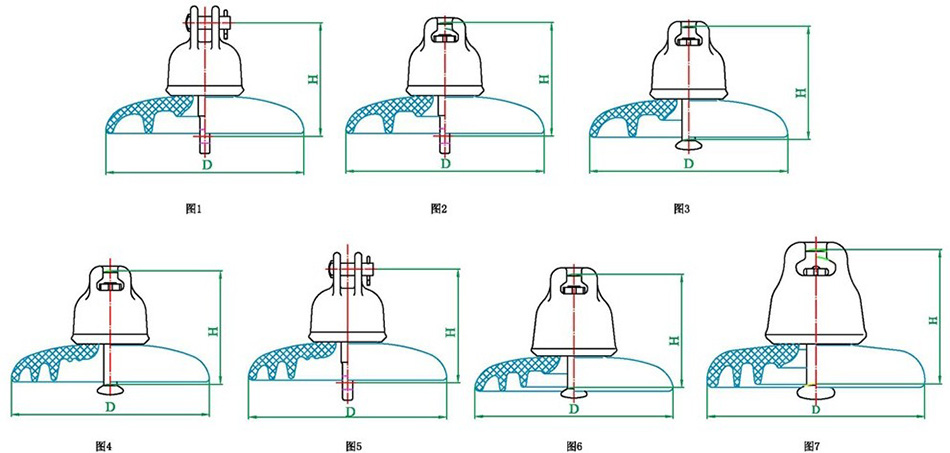

产品型号 | 图号 | 公称结构高度 H mm | 公称盘径 D mm | 公称爬电距离 L mm | 连接型式标记 | 额定机电破坏负荷 kN | 逐个拉伸负荷 kN | 打击破坏负荷 N·cm | 工频耐受电压 kV | 雷电冲击干耐受电压 kV | 工频击穿电压 kV | 无线电干扰电压 | 重量 kg | |||
GB/T7253 -2005 (新型号) | GB/T7253 -1987 (老型号) | 干 | 湿 | 对地试验电压 kV | 1MHz最大无线电干扰电压 μV | |||||||||||
U30C | X-3C | 1 | 140 | 190 | 200 | 16C | 40 | 20 | 565 | 55 | 30 | 75 | 90 | 7.5 | 50 | 2.9 |
U40C | XP-40C | 1 | 140 | 190 | 200 | 16C | 40 | 20 | 565 | 55 | 30 | 75 | 90 | 7.5 | 50 | 2.9 |
U40B | XP-40 | 3 | 140 | 190 | 200 | 16B | 40 | 20 | 565 | 55 | 30 | 75 | 90 | 7.5 | 50 | 2.6 |
U70BL | XP-70 | 3 | 146 | 255 | 295 | 16B | 70 | 35 | 565 | 70 | 40 | 100 | 110 | 10 | 50 | 4.8 |
U70C | XP-70C | 1 | 146 | 255 | 295 | 16C | 70 | 35 | 565 | 70 | 40 | 100 | 110 | 10 | 50 | 4.7 |
XP-70T | 2 | 146/ 170 | 255 | 295 | 16C | 70 | 35 | 565 | 70 | 40 | 100 | 110 | 10 | 50 | 4.6 | |
U100BL | XP-100 | 6 | 146 | 255 | 295 | 16B | 100 | 50 | 678 | 70 | 40 | 100 | 110 | 10 | 50 | 5.8 |
XP2-100 | 6 | 146 | 255 | 340 | 16B | 100 | 50 | 678 | 70 | 40 | 100 | 120 | 10 | 50 | 6.1 | |
U100CL | XP-100C | 5 | 146 | 255 | 295 | 16C | 100 | 50 | 678 | 70 | 40 | 100 | 110 | 10 | 50 | 5.8 |
U120B | XP-120 | 6 | 146 | 255 | 295 | 16B | 120 | 60 | 678 | 70 | 40 | 100 | 110 | 10 | 50 | 6.1 |
XP1-120 | 6 | 146 | 255 | 320 | 16B | 120 | 60 | 678 | 70 | 40 | 100 | 120 | 10 | 50 | 6.6 | |
U160B | XP-160 | 6 | 155 | 255 | 305 | 20 | 160 | 80 | 1017 | 70 | 40 | 100 | 110 | 10 | 50 | 6.8 |
U160BS | XP1-160 | 6 | 146 | 255 | 305 | 20 | 160 | 80 | 1017 | 70 | 40 | 100 | 110 | 10 | 50 | 6.8 |
XP2-160 | 6 | 146 | 280 | 330 | 20 | 160 | 80 | 1017 | 75 | 42 | 105 | 110 | 10 | 50 | 7.6 | |
U210B | XP-210 | 7 | 170 | 280 | 335 | 24 | 210 | 105 | 1017 | 75 | 42 | 105 | 120 | 10 | 50 | 9.8 |
XP1-210 | 7 | 170 | 280 | 335 | 20 | 210 | 105 | 1017 | 75 | 42 | 105 | 120 | 10 | 50 | 9.4 | |
XP4-210 | 7 | 170 | 280 | 380 | 20/24 | 210 | 105 | 1017 | 75 | 42 | 105 | 120 | 10 | 50 | 9.8 | |
U240B | XP-240 | 7 | 170 | 280 | 405 | 24 | 240 | 120 | 1017 | 75 | 45 | 110 | 120 | 10 | 50 | 11.4 |
U300B | XP-300 | 7 | 195 | 320 | 370 | 24 | 300 | 150 | 1017 | 75 | 45 | 110 | 120 | 10 | 50 | 13.5 |
